在調試和運行過程中，力士樂A10VSO系列軸向柱塞單元必須始 終充滿液壓油并排放空氣。在停用時間相對較長時，也應遵守上述注 意事項，因?yàn)榱κ繕?lè)A10VSO系列軸向柱塞單元通過液壓管路排空。

尤其對于“傳動軸朝上”或“傳動軸朝下”的安裝位置，必須注 意完全地充滿和放氣，否則會造成風險 (例如空運轉)。 馬達外殼內的殼體泄油必須通過最高殼體泄油口 (L1、L2、L3) 排放到油箱。

對于多個設備的組合，應確保不超過每個設備的相應殼體壓力。 當力士樂A10VSO系列軸向柱塞單元設備的殼體泄油口存在壓差時， 必須更換共用的殼體泄油管路，以使在任何情況下，都不超過所有連 接設備的最小允許殼體壓力。如果無法做到這點，必要時應鋪設單獨 的殼體泄油管路。

為了獲得有利的噪音值，應使用彈性元件分離所有連接管路，并 避免在油箱上方安裝。

在所有工況下，吸油管路和殼體泄油管路必須通入油箱中最低油 位以下的位置。允許吸油高度 hS 取決于總壓力損失，但不會高于其 最大值 (hS max 800mm)。在運轉期間，油口 的最小吸油壓力還不得降至 0.8 bar 絕對壓力以下。

安裝位置請參見以下示例1-12。其他安裝位置可應要求提供。

建議的安裝位置：1和3

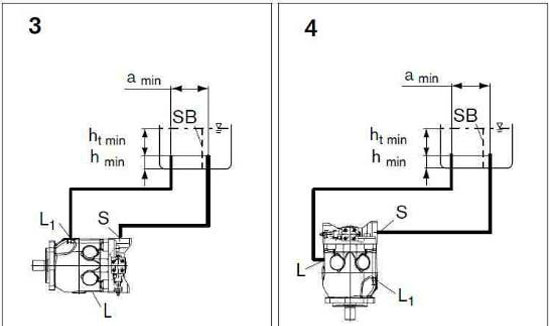

力士樂A10VSO系列軸向柱塞單元在油箱下方安裝 (標準) 在油箱下方安裝意味著力士樂A10VSO系列軸向柱塞單元安裝在 油箱外部，低于最低油位。具體安裝圖請見下面的描述：

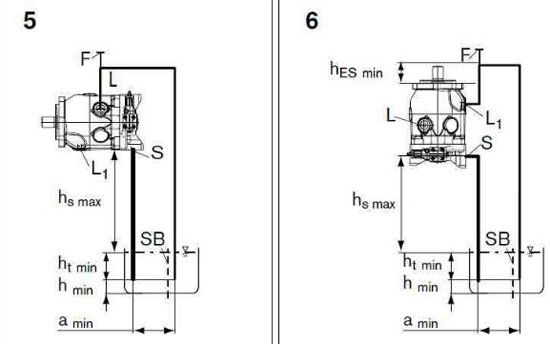

力士樂A10VSO系列軸向柱塞單元在油箱上方安裝 在油箱上方安裝意味著力士樂A10VSO系列軸向柱塞單元安裝在 油箱的最低油位上方。

為了防止力士樂A10VSO系列軸向柱塞單元排空，在安裝位置 L1，至少需要25 mm 的高度差 hES min。 遵守最大允許吸油高度 hS max 800mm 的要求。 殼體泄油管路中的單向閥僅允許在個別情況下使用。

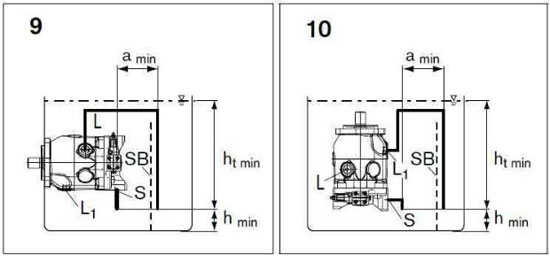

力士樂A10VSO系列軸向柱塞單元在油箱內安裝 在油箱內安裝，指力士樂A10VSO系列軸向柱塞單元安裝在油箱 內部，最低油位以下。

力士樂A10VSO系列軸向柱塞單元完全位于液壓油下方。

如果最小油位等于或低于泵的上部邊緣，參見章節“油箱上方安 帶有電氣部件(例如電子控制器、傳感器) 的力士樂A10VSO 注油/排空L、L1 殼體泄油口 SB 隔板 (擋板) ht min 所需最低浸沒深度 (200 mm) hmin hES min 至油箱底部的所需最短距離 (100 mm) 防止力士樂A10VSO系列軸向柱塞單元排空所需的最小高度 (25 mm)。

hS max 最大允許吸油高度 (800 mm) amin 在設計油箱時，確保吸油管路和殼體泄油管路之間有足夠 的距離。這可以防止加熱的回油流量被直接吸回至吸油管路。
